Λύση συγκόλλησης λέιζερ με τεχνολογία HW-λέιζερ

                                                  Επενδύσεις σε ηλεκτρική ενέργεια και ηλεκτρική ενέργεια

Επικεφαλίδες για την επένδυσηΣυμπλέκτες μπαταριώνήΣφραγιστικά καρφιάΟι ηλεκτρολυτές που χρησιμοποιούνται για την κατασκευή μπαταριών ιόντων λιθίου είναι σημαντικά συστατικά.διασφάλιση της ερμητικής απομόνωσης του εσωτερικού περιβάλλοντος του κυττάρου από εξωτερικές μολυσματικές ουσίεςΟ σχεδιασμός τους ενσωματώνει μηχανική σταθερότητα, ηλεκτροχημική αδράνεια και λειτουργίες ασφάλειας.
Σύνθεση υλικού:
1.- Δεν ξέρω.Σύνθετα αλουμινίου (1060/3003) : Κυριαρχικό υλικό (δυναμικότητα: 0,08·0,1 mm) λόγω της υψηλής ευελιξίας, των ελαφρών ιδιοτήτων και της συμβατότητας με την συγκόλληση με λέιζερ.Το καθαρό αλουμίνιο είναι ανθεκτικό στην διάβρωση από ηλεκτρολύτες, αλλά αντιμετωπίζει προκλήσεις όπως η υψηλή ανακλαστικότητα υπερύθρων λέιζερ (> 90%).
2.Σύνθετα σχέδια: Τα προηγμένα νίτσες συνδυάζουν μέταλλο (π.χ. ανοξείδωτο χάλυβα) με θερμοπλαστική βουλκανική (TPV) ή φθοροπολυμερή σφραγίδες.Το στρώμα TPV δημιουργεί μια δευτερεύουσα φλάντσα σφράγισης που εμποδίζει την διείσδυση ηλεκτρολυτών στις συγκόλλησεις συγκόλλησης, βελτιώνοντας τη μακροζωία.

Ζύγιση με λέιζερ σφραγίδων σφράγισης: Χαρακτηριστικά και πλεονεκτήματα

Η συγκόλληση με λέιζερ χρησιμοποιεί δέσμες υψηλής ενέργειας (συνήθως λέιζερ ινών 1.070 nm) για να συγχωνεύσει το νιφάδι σφράγισης στο περίβλημα της μπαταρίας (συνήθως αλουμινίου ή χάλυβα).Αυτό αντικαθιστά τη μηχανική κρέμαση ή τη σύνδεση με κόλλα, επιτυγχάνοντας μεταλλουργικά δεσμά σε ατομικό επίπεδο.

Χαρακτηριστικά:
1.Τεχνολογία διπλού σημείου: Συνδυάζει δοκάρια εσωτερικού δακτυλίου και εξωτερικού δακτυλίου.
2.Μοντάρωση μορφής κύματος: Οι μορφές κύματος πριν από την κορυφή + εκθετική διάσπαση ξεπερνάνε την ανακλαστικότητα του αλουμινίου, αυξάνοντας την απορρόφηση ενέργειας κατά 40%.
3.Πολυεπίπεδη συγκόλληση: συγκόλληση πριν από τη σύζευξη (≥4 συμμετρικά σημεία) → ολοκληρωμένη συγκόλληση σε τμήματα → σφράγιση με οπτική θήκη (για νίτσες με διαχείριση αερίου).

Συνδυάζει ένακεντρική δέσμη υψηλής έντασης(για βαθιά διείσδυση) και ένα εξωτερική ακτίνα δακτυλίου(για τη σταθεροποίηση λιωμένων δεξαμενών).

Τα νίτσες σφράγισης μπαταριών λιθίου εξελίσσονται πέρα από απλές βύστες σε ολοκληρωμένα συστήματα ασφάλειας, αξιοποιώντας κράματα αλουμινίου και σύνθετα σχέδια για ερμητικότητα και διαχείριση πίεσης.Η συγκόλληση με λέιζερ επιτρέπει την ακριβή σφράγιση με πλεονεκτήματα στην ταχύτηταΗ οπτική διπλής δέσμης, οι προσαρμοστικές μορφές κύματος και ο έλεγχος διαδικασιών με βάση την τεχνητή νοημοσύνη επιλύουν τις προκλήσεις της συγκόλλησης με λεπτό Αλ, ενώ η ενδογραμμική επιθεώρηση εξασφαλίζει εξόδους μηδενικών ελαττωμάτων.Καθώς προχωρούν οι μπαταρίες νατρίου και στερεών ατόμων, οι τεχνολογίες σφράγισης θα δίνουν προτεραιότητα σε υψηλότερες πιέσεις ρήξης και σε κεραμική συμβατότητα, με τη συγκόλληση με λέιζερ να παραμένει το σημείο αναφοράς για την υψηλή ποσότητα και την αξιόπιστη παραγωγή.

Πλεονεκτήματα
1Μηχανισμός κατά των ψεκασμών:
Η ακτίνα δακτυλίου καταπιέζει την εκτόξευση μεταλλικού ατμού σταθεροποιώντας την τρύπα κλειδιού, μειώνοντας τις ψεκάδες κατά > 95% σε σύγκριση με τα λέιζερ με μία ακτίνα.Κρίσιμο για την αποφυγή μόλυνσης ηλεκτροδίων και βραχυκυκλώσεων στις μπαταρίες.
2- Σχεδόν μηδενική συγκόλληση με ψεκασμό:

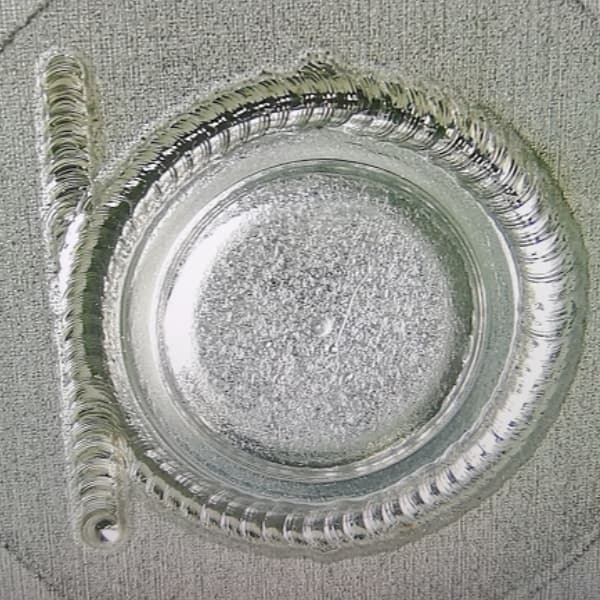

Επιτυγχάνει ομαλές συγκόλλησεις με κλίμακα ψαριών χωρίς ορατές πιτσιλιές ή πόρους (βλέπε σχήμα 1).
3.Επεξεργασία υψηλής ταχύτητας:
Επιτρέπει ταχύτητες συγκόλλησης έως και 300 mm/s, διατηρώντας το βάθος διείσδυσης 0,6 mm και το πλάτος συγκόλλησης 1,2 mm. Αυξάνει την αποδοτικότητα της παραγωγής σε 50~60 PPM (μέρη ανά λεπτό).
4Βελτιωμένη ακεραιότητα σφράγισης:
Μειώνει την πορώστεια σε <0,1% και εξασφαλίζει τα ποσοστά διαρροής ήλίου ≤1×10−9 Pa·m3/s, πληρώντας αυστηρά πρότυπα ερμητικότητας.
5.Αποδοχή μόλυνσης από ηλεκτρολύτες:
Η προθερμαντική επίδραση της ακτίνας δακτυλίου αποτρέπει το σχηματισμό εκρηκτικών αερίων κατά τη διάρκεια της συγκόλλησης, μειώνοντας τα ελαττώματα της οπτικής τρύπας κατά 90%.




Ειδικά οφέλη για τον κλάδο

• Συμβατότητα με υλικά υψηλής ανακλαστικότητας:

  Υψηλότερη απορρόφηση ενέργειας για κράματα Al/Cu 60~70% σε κλειδαρότρυπα έναντι 10% για παραδοσιακά λέιζερ.



• Μειωμένη θερμική παραμόρφωση:

  Η χαμηλή εισροή θερμότητας (± 5% έλεγχος διακυμάνσεων) αποτρέπει τη στρέβλωση των λεπτών καπάκων Αλ, εξασφαλίζοντας επίπεδα < 0,1 mm απόκλιση

- Δεν ξέρω.
